长行程液压缸

『缸体材质』：缸体D345D无缝钢管,活塞杆2Cr13材料,合金钢18MnMoNb

『油封品牌』：日本NOK,韩国SJ,派克油封,美国MPI,MARKER,奥地利聚氨脂油封

『规格型号』：AD131000竖井液压缸,COSS液压缸,吊臂伸缩缸

『应用类别』：伺服液压缸,增压液压缸,双作用单杆活塞式液压缸

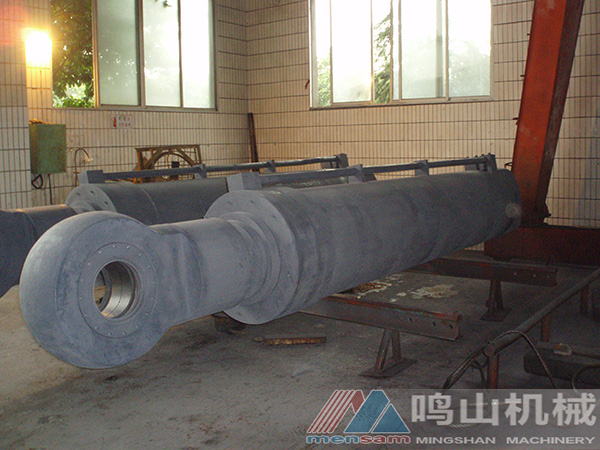

『应用领域』：大型水闸提升设备、海洋工程（船舱盖液压）、热轧厂工作换辊换辊液压缸等。鸣山机械液压油缸厂加工制造的长行程液压油缸有：AD131000竖井液压缸,COSS液压缸,AD131000竖井液压缸,吊臂伸缩缸，大缸径长行程液压缸，小缸径长行程液压缸，超长行程液压缸等。

免费获取报价

7*24小时免费咨询热线

0813-2517955

60秒级人工响应

30分钟内给予技术答复

24小时免费提供方案

火箭发射台,深海钻探用专业定做缸

由鸣山机械设计、加工制造的长行程液压缸包括：AD131000竖井液压缸，COSS液压缸，吊臂伸缩缸等，其规格型号达到50多种，该液压缸运用非常广泛，特别在大型工程、重型设备中运用较多，如大型水闸提升设备、海洋工程（船舱盖液压）、热轧厂工作换辊换辊液压缸等。

近年来，该长行程液压油缸在大型建筑工程设备，大型路桥项目施工，大型海洋钻探，火箭发射平台举升设备等领域，也是使用非常广泛的一种定制液压缸。

鸣山机械拥有深孔镗滚压机床，斜身自动数控机床，大型外圆磨床，深孔钻镗床以及自制的超大型强力内孔，外圆珩磨机床等先进的专用液压缸生产设备，能加工制造行程长达20米的长行程液压油缸，大缸径液压缸。经过多年的创新，对大功率、大负载、长行程工作条件下，公司很好的解决了液压缸活塞与缸体之间、活塞杆与缸盖之间密封性能问题，该液压缸具有摩擦阻力小、运行平稳、密封性能好、使用寿命长等优势，深受市场的欢迎。

产品经过多次迭代，现在加工生产的长行程液压缸，加装了新型缓冲装置和高精度伺服传感器，以及使用进口优质油封，其运行可靠性，使用寿命大幅提升。

突出优势

活塞杆调质特殊处理

活塞杆经过HB260-280调质处理，再粗精加工，抛光后镀0.03-0.05mm硬铬，其活塞杆表面可达到0.2的光洁度。
缸筒内壁高精度加工

缸筒内孔通过深孔镗粗精加工，滚压，内表面粗糙度可达0.4，且形成均匀的网格珩磨纹，形成硬化层内表面。
高级别油封--永不漏油

油缸密封件为奥地利进口的聚氨脂材料，国内精密车床车削加工的大型防尘圈，O形圈，格来圈，斯特封及V形组合封。
加载液压缓冲装置和传感器

加载缓冲装置及位移传感器，通过位移传感器A与位移传感器B的数字信号输入到液压控制系统，实现高精度高准确的运动控制。

功能与应用

由于长行程缸具有缸径大（个别），吨位重，行程长，压力大（推力或拉力），以及缸体材质好，筒套密封性能高等优势，应用非常广泛。

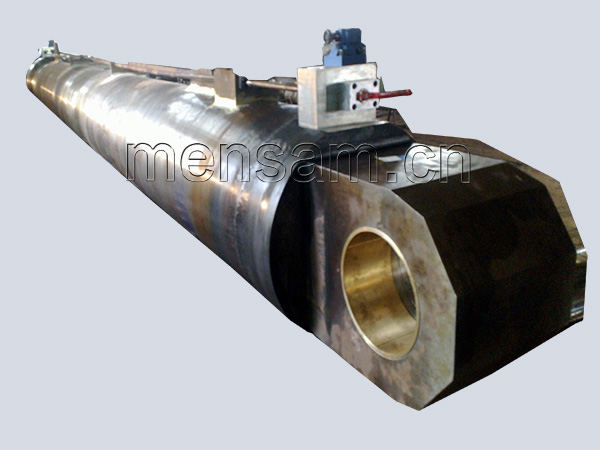

长行程液压缸（长行程油缸），在大型建筑工程设备，大型路桥项目施工，大型海洋钻探等领域，使用非常广泛的一种液压缸。主要应用领域有：大型水闸提升设备，海洋钻探工程，热轧厂辊轧缸，三峡大坝闸门开闭系统，飞机登机桥左右升降平台，吊臂伸缩系统，铝型材铸造机液压系统，竖井液压系统，整体顶升模板系统等。

技术参数

长行程液压缸规格型号参考表（部分）

序号	液压缸内径活塞杆直径 D/d mm	活塞面积 m²	活塞杆端环形面积	公称工作压力Mpa
				10.00		12.50		16.00		21.00		25.00		28.00
				推力 P1 KN						拉力 P2 KN
				P1	P2	P1	P2	P1	P2	P1	P2	P1	P2	P1	P2
1	360/250	1017.88	572.02	1017.88	527.02	1272.35	658.77	1628.60	843.23	2137.54	1106.74	2544.69	1317.54	2850.06	1601.66
2	400/280	1256.64	640.90	1256.64	640.90	1570.80	801.13	2010.62	1025.45	2638.94	1345.90	3141.59	1602.26	3518.59	1794.52
3	450/300	1589.63	883.13	1589.63	883.13	1987.04	1103.91	2543.41	1413.01	3338.22	1854.57	3974.08	2207.83	4450.96	2472.76
4	500/350	1962.50	1000.87	1962.50	100.87	2453.13	1251.09	3140.00	1601.39	4121.25	2101.83	4906.25	2502.18	5495.00	2802.44
5	550/360	2374.63	1337.27	2374.63	1337.27	2968.29	1671.59	3799.41	2139.63	4986.72	2808.27	5936.58	3343.18	6648.96	3744.36
6	600/400	2826.00	1570.00	2826.00	1570.00	3532.50	1962.50	4521.60	2512.00	5934.60	3297.00	7065.00	3925.00	7912.80	4396.00
7	650/460	3316.63	1655.57	3316.63	1655.57	4145.79	2069.46	5306.61	2648.91	6964.92	3476.70	8291.58	4138.93	9286.56	4635.60
8	700/500	3846.50	1884.00	3846.50	1884.00	4808.13	2355.00	6154.40	3014.40	8077.65	3956.40	9616.25	4710.00	10770.20	5275.20
9	750/550	4415.63	2041.00	4415.63	2041.00	5519.54	2551.25	7065.01	3265.60	9272.82	4286.10	11039.08	5102.50	12363.76	5714.80
10	800/600	5024.00	2198.00	5024.00	2198.00	6280.00	2747.50	8038.40	3516.80	10550.40	4615.80	12560.00	5495.00	14067.20	6154.40
11	930/650	6789.47	3140.00	6789.47	3140.00	8486.84	4341.05	10863.15	3556.54	14257.89	5292.96	16973.68	8682.10	19010.52	9723.95
