您的当前位置: 主页 > 产品中心 > CGH2等速液压缸,CDH2差动液压缸

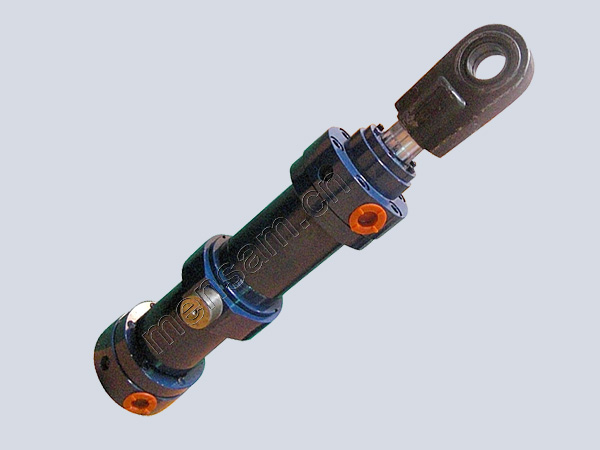

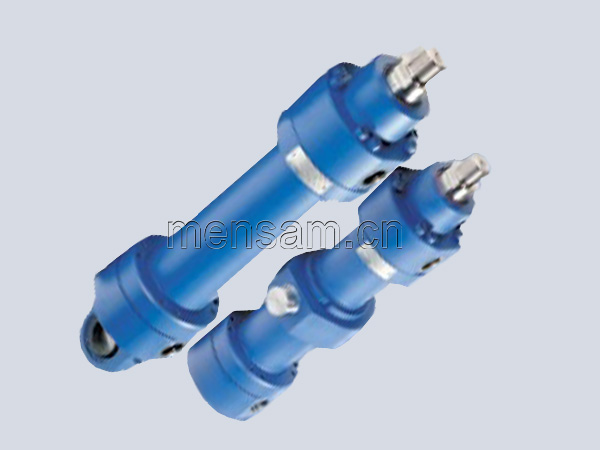

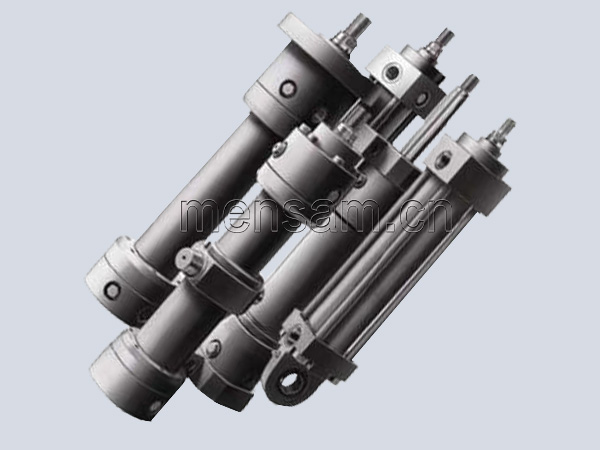

CDH2冶金液压缸CDH2液压缸CGH2系列液压缸
CDH2/CGH2液压缸

CDH2/CGH2液压缸

『缸体材质』:铸钢ZG230-450,合金钢18MnMoNb

『油封品牌』:日本NOK丁晴橡胶,美国MPI氟橡胶,瑞典SKF聚四氟乙烯

『规格型号』:CDH2MP5/80/56/500A1XB1CHDMWW

『应用类别』:单杆液压缸,双杆液压缸,差动液压缸,等速液压缸

『应用领域』:特别适合环境恶劣、重载的工作状态,广泛应用于钢铁、铸造、锻造及机械制造等工业部门。CDH2液压缸和CGH2液压缸,是力士乐公司对CD251和CG251油缸的一种补充(升级),鸣山机械液压缸厂可加工制造该系列液压缸,共计9种安装方式,14个大类,196种规格的产品。

免费获取报价

7*24小时免费咨询热线

0813-2517955

60秒级人工响应

30分钟内给予技术答复

24小时免费提供方案

196种规格型号 全套都能加工

CDH2液压缸和CGH2液压缸,是力士乐公司对CD251和CG251油缸的一种补充(升级),我公司可加工制造该系列液压缸,共计9种安装方式,14个大类,196种规格的全套油缸,而且,行程和总长公差符合ISO8135标准,其安装形式和尺寸符合德国钢厂和ISO3320标准,完全满足国内各大钢铁等金属冶炼厂、铸造厂、锻造及机械制造厂等。

CDH2液压缸,为冶金行业通用标准的单杆液压缸,也即是差动液压缸的CDH2系列油缸;CGH2液压缸,为冶金行业通用标准的双杆液压缸,也即是等速液压缸的CGH2系列油缸。

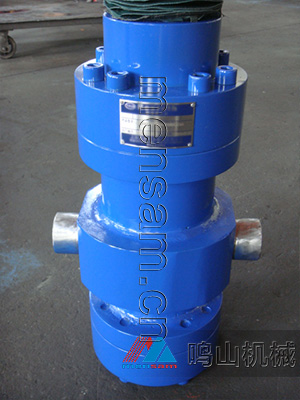

CGH2等速液压缸,CDH2差动液压缸_web

突出优势

功能与应用

CDH2液压缸和CGH2液压缸,是力士乐公司对CD251和CG251油缸的一种补充(升级),根据使用环境和工况的不同,设计了9种安装方式,分别为:

(1)CDH2 MP3液压缸--底部平面环安装方式;(2)CDH2 MP5液压缸--底部自对中环安装方式;(3)CDH2 MF3液压缸和 CGH2 MF3液压缸--缸头圆法兰安装方式;(4)CDH2 MF4液压缸--缸底圆法兰安装方式;(5)CDH2 MT液压缸和CGH2 MT4液压缸--中间耳轴安装方式;(6)CDH2 MS2液压缸和CGH2 MS2液压缸--脚座式安装。

该液压缸主要应用于国内外各钢铁、铸造、锻造及机械制造等工业部门。

技术参数

Per 100 mm stroke length MP3 1)
MP5 1)

CDH2/CGH2重载液压缸缸径(直径)和重量关系表

Piston Piston rod CD cylinder
at 0 mm stroke length
Per 100 mm stroke length CG cylinder
at 0 mm stroke length
AL
Ø
mm
MM
Ø
mm
MP3 1)
MP5 1)
kg
MP3 2)
MP5 2)
kg
MF3
MF4
kg
MT4
kg

MS2
kg
kg kg kg kg   kg
40 25/28 7 12 9 9 9 0,9/1,0 10 10 10 1,3/1,5
50 32/36 12 19,5 14 13 13/14 1,3/1,5 16 16 16 1,9/2,3
63 40/45 20 29,5 21 21 21 2,3/2,6 25 25 25 3,3/3,8
80 50/56 32 42,5 35 34 35/36 3,2/3,6 41 40 41/42 4,7/5,5
100 63/70 51 64,5 54/55 54 55/56 5,2/5,7 63/64 63/64 64/65 7,6/8,8
125 80/90 95/96 114/115 96/97 99/100 98/99 8,2/9,2 113/115 115/117 114/116 12,1/14,2
140 90/100 131/132 157/158 132/133 136/137 137/138 10,7/11,9 155/156 158/160 159/161 15,7/18,1
160 100/110 185/186 220/221 184/186 197/199 206/207 12,6/13,9 217/220 231/233 239/242 18,8/21,4
180 110/125 255/258 303/304 253/256 264/267 274/277 14,7/16,8 294/300 305/311 314/320 22,1/26,5
200 125/140 349/352 405/406 332/335 350/353 363/366 19,0/21,5 359/365 377/383 389/396 28,6/33,5
220 140/160 527 625 512 546 518 27,1/30,9 604 638 610 39,1/46,7
250 160/180 673 795 640 677 650 32,7/36,9 761 798 772 48,5/56,9
280 180/200 976 1192 966 1020 918 44,2/48,8 1130 1183 1081 64,2/73,4
320 200/220 1251 1512 1172 1223 1174 55,2/60,4 1354 1405 1356 79,8/90,2
