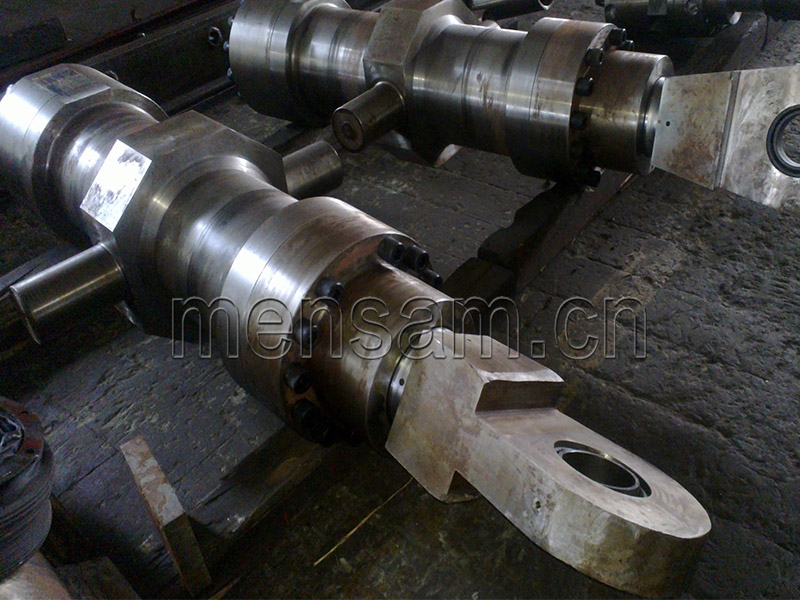

滚切式双边剪液压缸/碎边剪液压缸-西峡龙成集团成功案例
该千吨级双边剪大型液压系统用液压缸，其压力（kN）大小可调节，为特殊钢复合板工业剪切使用。其液压缸缸体采用27SiMn合金钢，活塞杆一般采用42…
西峡龙成集团
查看案例
液压缸.jpg)
液压缸.jpg)
共 5 张产品图片
CG250液压缸,CG350液压缸 支持非标定制
CG250液压缸,CG350液压缸,双杆等速液压缸
CG250液压缸即等速液压缸250系列，有25MPa和35MPa两档，是力士乐标准的重型冶金液压缸。该系列采用双作用双活塞杆等速式结构，主要用于环境恶劣、多尘、高温及重载工况，广泛应用于金属冶炼、钢铁铸造、钢锭缸筒锻造及机械制造等重工业行业。
- 力士乐标准
- 双杆等速结构
- 恶劣工况适用
- 三种安装方式
应用方向 金属冶炼/钢铁铸造/钢锭缸筒锻造/机械制造
- 出厂逐台试压检测
- 全国物流发货
- 工程师技术支持
CG250液压缸即等速液压缸250系列，有25MPa和35MPa两档，是力士乐标准的重型冶金液压缸。该系列采用双作用双活塞杆等速式结构，主要用于环境恶劣、多尘、高温及重载工况，广泛应用于金属冶炼、钢铁铸造、钢锭缸筒锻造及机械制造等重工业行业。
产品特点
CD250/CG250和CD350/CG350系列重载液压油缸，是引进了德国力士乐公司CD250/CG250和CD350/CG350高压系列油缸的设计程生产技术，进行本土化的系列重载冶金油缸。
该系列液压缸的额定压力分别为25MPa和35MPa，缸径从40～320mm共有16种规格，最大行程可达10米。
结构型式有“双作用单活塞杆差动式液压缸”和“双作用双活塞杆的等速式液压缸”两种，根据不同的工况和工作要求，对压力、缸径、单(双)活塞杆、速度比、密封件材质、缓冲装置和安装方式等组成了384个品种。
重载型液压缸广泛应用于工程机械,适用于工程、建筑、锻压、机床、农业等机械、矿山、冶金、石化、船舶、水利和国防工程等的液压系统。
主要功能与应用
该系列液压缸主要运用于环境恶劣，多尘，高温，以及重载的工况，广泛应用于金属冶炼，钢铁铸造，钢锭缸筒锻造及机械制造等重工业行。鸣山机械可加工制造的有：CD250/CD350液压缸，CG250/CG350液压缸，规格尺寸共计有38中，主要型号有：CD250A液压油缸，CD250B液压油缸，CD250C液压油缸，CG250C液压油,CD250D液压油缸，CD250E液压油缸，CG250E液压油缸，CD250F液压油缸，CG250F液压油缸，CD350A液压油缸，CG350B液压油缸，CD350C液压油缸，CG350C液压油缸，CD350D液压油缸，CD350E液压油缸，CG350E液压油缸，CD350F液压油缸，CG350F液压油缸。
本系列油缸为80年代，从前联邦德国曼内纳斯力士乐公司专有技术，加工制造，其安装型式和尺寸负荷德国钢厂标准和ISO3320标准，特别适合于环境恶劣，重载的工作状态，广泛应用于钢铁，铸造，锻造及机械制造等工业部门。
4 大核心优势
力士乐标准
25MPa 与 35MPa 两档压力，符合力士乐标准的重型冶金液压缸。
双杆等速结构
双作用双活塞杆的等速式液压缸，属力士乐 CD250/CG250、CD350/CG350 高压系列。
恶劣工况适用
适用于多尘、高温、重载工况，长期稳定运行。
三种安装方式
缸头法兰式、中间耳轴安装、底座安装。
技术参数
| 油缸主要材质 | D345D无缝钢管,球墨铸铁QT450-10,铸钢ZG230-450等 |
|---|---|
| 油缸油封品牌 | 派克油封,美国MPI,奥地利聚氨脂油封 |
| 液压油缸型号 | CG250C,CG250E,CG250F,CG350B,CG350C,CG350E,CG350F等 |
| 液压油缸类别 | 双作用双活塞杆的等速式液压缸 |
| 油缸安装方式 | 缸头法兰式，中间耳轴安装，底座安装 |
| 油缸应用领域 | CG250液压缸即等速液压缸250系列，有25MPa和35MPa两档，是力士乐标准的重型冶金液压缸。该系列采用双作用双活塞杆等速式结构，主要用于环境恶劣、多尘、高温及重载工况，广泛应用于金属冶炼、钢铁铸造、钢锭缸筒锻造及机械制造等重工业行业。 |
※ 以上参数为标准配置，可根据使用工况调整，具体以技术协议为准。
型号参数表
|
鸣山机械重载液压缸型号释义 |
||||||||||||||||||||
| CD | 250 | L1 | - | F | - | D/d | × | 200 | - | B | 10 | - | 01 | C | A | U | M | A | ||
| CD | CG | 工作压力 | L1系列 | - | 安装方式 | - | 缸径 / 杆径 |
× | 行程（mm) | - | 缸筒与前、后端盖连接方式：A-缸筒两端法兰连接，B-前端盖法兰连接、后端盖焊接连接（用于缸径≤100) | 系列10（10～19=安装尺寸、连接尺寸相同） | - | 进出油口螺纹：01-英制管螺纹（BSP），02-公制螺纹纹 | 塞杆材质： C-CK45（德国材料牌号）镀硬铬，H-CK53（德国材料牌号）淬火并镀硬铬（用于杆径≤100），L-X22CrNi17（德国材料牌号）镀硬铬 | 活塞杆端部螺纹： G-选用GA、GAK型球铰耳环或SA型衬套耳环，A-选用GAS型球铰耳环 | 缓冲方式：U-端部无缓冲，D-两端有缓冲 | 工作介质：M-矿物油，X-磷酸脂 | 活塞及活塞杆密封型式：T-用于低摩擦工作的滑动环，A-V型密封圈 | |
| 差动液压缸 | 等速液压缸 | 25MPa | 35MPa | A-缸底单耳环，B-缸底单耳环（带关节轴承），C-前端法兰，D-后端法兰，E-中间耳轴，F-切向脚架 | ||||||||||||||||
型号参数表
|
鸣山机械重载液压缸性能参数（节选） |
||||||||||
| 缸径D（mm） | 活塞杆径d(mm) | 推力（N） | 拉力（N） | KK | A | Mxt | ||||
| Ψ=1.46 | Ψ=2 | Ψ=1.46 | Ψ=2 | Ψ=1.46 | Ψ=2 | Ψ=1.46 | Ψ=2 | |||
| 40 | 20 | 28 | 20100 | 14000 | 10200 | M16*1.5 | M10*1.5 | 22 | 28 | M18*1.5 |
| 50 | 28 | 36 | 31400 | 21500 | 15100 | M20*1.5 | M27*2 | 28 | 36 | M18*1.5 |
| 63 | 36 | 45 | 49800 | 33500 | 24400 | M27*2 | M33*2 | 36 | 45 | M27*2 |
| 80 | 45 | 56 | 80400 | 54900 | 41000 | M33*2 | M42*2 | 45 | 56 | M27*2 |
| 100 | 56 | 70 | 125600 | 86200 | 64000 | M42*2 | M48*2 | 56 | 63 | M33*2 |
| 125 | 70 | 90 | 196000 | 134700 | 94500 | M48*2 | M64*3 | 63 | 85 | M33*2 |
| 140 | 90 | 100 | 246300 | 165800 | 120600 | M48*2 | M80*3 | 63 | 95 | M42*2 |
| 160 | 100 | 110 | 321700 | 219900 | 168600 | M64*3 | M80*3 | 85 | 95 | M42*2 |
| 180 | 110 | 125 | 407100 | 281400 | 210800 | M80*3 | M80*3 | 95 | 95 | M48*2 |
| 200 | 125 | 140 | 502600 | 350600 | 256300 | M80*3 | M100*3 | 95 | 112 | M48*2 |
| 220 | 140 | 160 | 608200 | 411800 | 306300 | M100*3 | M100*3 | 112 | 112 | M48*2 |
| 250 | 160 | 180 | 785400 | 539000 | 378200 | M100*3 | M125*4 | 112 | 125 | Φ40 |
| 280 | 180 | 200 | 985200 | 683300 | 482500 | M125*4 | M125*4 | 125 | 125 | Φ40 |
| 320 | 200 | 220 | 1286800 | 879600 | 678500 | M125*4 | M160*4 | 125 | 160 | Φ40 |
